En un patio industrial, el durmiente es la pieza que menos se ve y la que más decide. Sostiene el escantillón —la distancia entre las caras internas de los dos rieles—, transmite la carga del carro al balasto y define cuánto tiempo pasará la vía sin intervención. Aun así, es común que la decisión de qué durmiente de acero comprar se resuelva como si fuera una compra genérica: se pide “el más económico por pieza” y se firma. Ese criterio, aplicado a un activo que debe durar décadas, suele salir caro.

Este artículo está escrito para quien especifica y compra material de vía: compras, abastecimiento, ingeniería de vía y jefes de mantenimiento. El objetivo no es defender un material sobre otro, sino explicar cómo se especifica correctamente un durmiente de acero, cómo se elige el perfil según el tonelaje y la clase de vía, y por qué el análisis honesto de este producto se hace por sistema instalado —durmiente, fijación, balasto y calzado— y no por el precio de la pieza suelta. Cada decisión técnica que sigue tiene una consecuencia operativa, económica o de seguridad, y es ahí donde conviene detenerse antes de emitir la requisición.

Qué es un durmiente de acero y por qué se especifica distinto

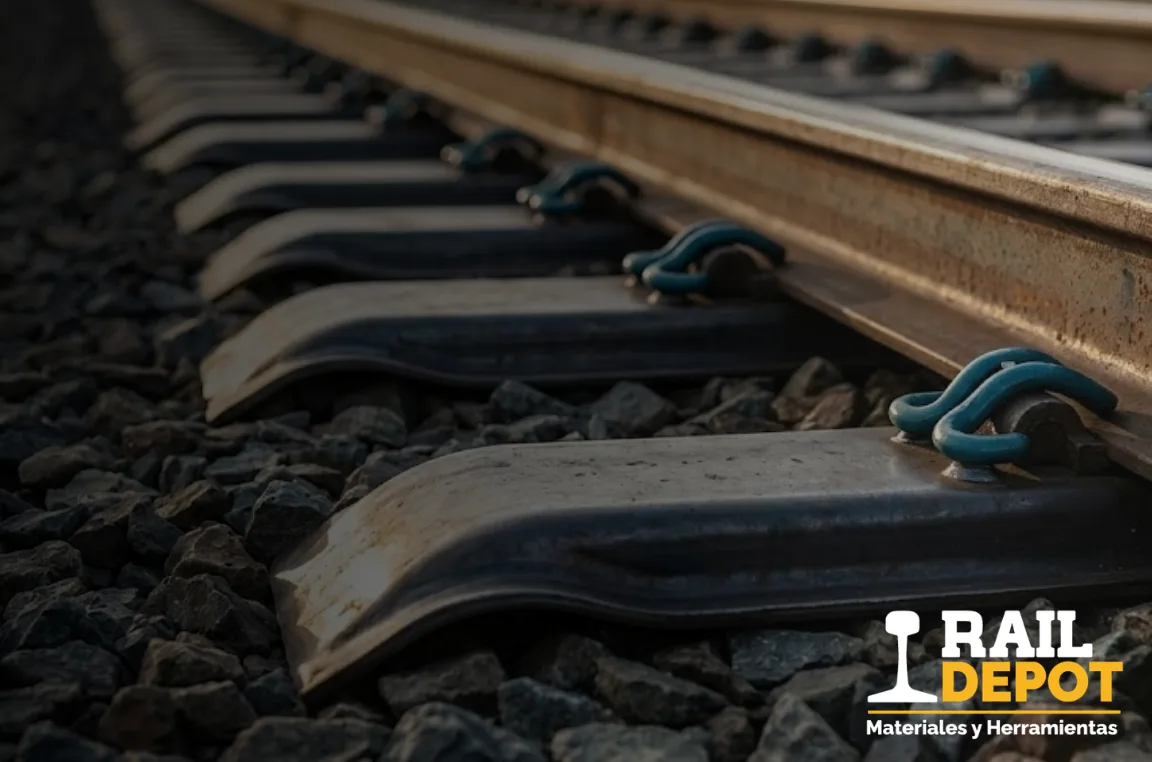

Un durmiente de acero es un elemento transversal al eje de la vía, conformado en lámina de acero, que cumple la misma función estructural que el de madera o concreto: mantener rieles y fijación en posición, repartir la carga y conservar la geometría. La diferencia está en el material y en la forma en que ese material se comporta bajo carga cíclica.

Los durmientes de acero de referencia en el mercado norteamericano se fabrican en acero laminado en caliente de baja aleación y alta resistencia, resistente a la intemperie (en inglés, High Strength Low-Alloy Weathering Steel, HSLA), bajo la norma ASTM A242 / G101-01, con un límite de fluencia mínimo del orden de 345 MPa. “Resistente a la intemperie” no significa inoxidable: significa que el acero está diseñado para desarrollar una pátina superficial que frena el avance de la corrosión, un comportamiento distinto al de un acero estructural común. Por eso, en ambientes químicamente agresivos —una planta de proceso, una zona de trasvase de líquidos— la corrosión debe evaluarse caso por caso y no darse por resuelta.

La segunda razón por la que se especifica distinto es que el durmiente de acero no se ofrece en una sola medida, sino en una familia de perfiles pensada para distintos niveles de exigencia. En la línea NARSTCO que suministra Rail Depot, esa familia se organiza en cuatro perfiles: M8, M10, H10 y H12. Los dos primeros comparten un ancho de 260 mm y pertenecen a la familia “M”, de exigencia media, típica de patio e industria. H10 y H12 saltan a 300 mm de ancho y responden a vía principal de alta densidad. Elegir entre uno y otro no es una decisión de “gama alta o baja”; es una decisión técnica que parte del tonelaje anual y la velocidad de operación de la vía.

Selección del perfil por tonelaje y clase de vía

El error más frecuente al especificar durmiente de acero es elegir el perfil por percepción —”pongamos el más robusto por si acaso” o “el más ligero para ahorrar”— en lugar de hacerlo por el parámetro que gobierna la decisión: el tonelaje bruto que la vía moverá al año, expresado en MGTM (millones de toneladas brutas por milla o kilómetro, según la referencia del proyecto), cruzado con la clase de vía y la velocidad de operación.

La guía de aplicación de fábrica, alineada con la clasificación de vía del Manual AREMA (American Railway Engineering and Maintenance-of-Way Association, la asociación técnica que edita la práctica recomendada de referencia en Norteamérica), ordena los perfiles así:

La lectura práctica de esta tabla es la que conviene llevar a la mesa de decisión. Un patio industrial con vías de almacenamiento y baja velocidad rara vez justifica un H12; el M8 o el M10 suelen ser el punto correcto. En cambio, una espuela que recibe unidades pesadas con frecuencia, o una vía de punta donde el equipo entra y sale constantemente, empuja hacia M10 o H10. Sobrespecificar encarece la compra sin devolver valor; subespecificar acorta la vida útil y adelanta el mantenimiento. El dato que ancla la conversación es el tonelaje esperado, y ese dato debe salir de la operación real, no de un supuesto optimista.

Hay un matiz documental que conviene resolver antes de firmar. Para el perfil M10, el material de fábrica menciona su uso en pasos a nivel y juegos de cambio, mientras que la ficha técnica de especificación es más conservadora y reserva esas aplicaciones para H10 en proyectos de mayor tonelaje. Cuando el proyecto contemple un paso a nivel o un juego de cambio sobre vía exigente, la recomendación es confirmar el perfil con fábrica antes de cerrar la especificación. Es una verificación de cinco minutos que evita un cambio de material a mitad de obra.

Especificación de material, fijación y aislamiento

Especificar durmiente de acero es especificar un conjunto, no solo la lámina. La requisición técnica correcta describe el acero, la fijación, el sistema de anclaje y, cuando aplica, el aislamiento eléctrico. Omitir cualquiera de estos puntos abre la puerta a que llegue a obra un producto que no encaja con el resto de la superestructura.

En el material, además del grado ASTM A242 y el límite de fluencia, la especificación de referencia exige un desempeño demostrado a la abrasión: el ensayo del Capítulo 30 del Manual AREMA, prueba de desgaste, con un mínimo del orden de tres millones de ciclos. Este dato no es decorativo. El durmiente de acero trabaja con contacto metal contra metal en la interfaz de fijación, y la resistencia a la abrasión es lo que sostiene esa interfaz en el tiempo. Pedirlo en la requisición es una forma sencilla de filtrar producto que no cumple.

La fijación de la línea NARSTCO es el E-clip (un clip elástico de acero que sujeta el patín del riel contra el asiento del durmiente), que se instala sobre hombros de gancho —en inglés Hook-In Shoulders, HIS— insertados en barrenos de 36 mm practicados en la placa superior. Cada tipo de durmiente y cada configuración, aislada o no aislada, tiene su número de parte de hombro. Ese detalle importa en la compra: pedir “durmiente M10” sin precisar si se requiere versión aislada y con qué hombro puede derivar en un pedido incompleto.

El aislamiento merece una pausa, porque decide compatibilidad con señalización. Si la vía forma parte de un circuito de vía o de un sistema de señalización que requiere aislamiento eléctrico entre rieles, se necesita la configuración aislada del durmiente, con almohadilla aislante en el asiento del riel y hombros específicos. La versión aislada está documentada para M10, H10 y H12. Para el M8, el material de fábrica no lista una versión aislada; si un proyecto de bajo tonelaje requiere señalización, conviene confirmar con fábrica la disponibilidad de M8 aislado antes de descartarlo o antes de saltar innecesariamente a un perfil superior. Este es exactamente el tipo de dato que un comprador debe tener resuelto por escrito antes de colocar la orden.

Balasto, escantillón y el costo real por sistema instalado

Aquí es donde la conversación de precio cambia de terreno. El durmiente de acero suele compararse desfavorablemente pieza contra pieza frente a otros materiales, y esa comparación es engañosa porque ignora el resto del sistema. El argumento económico más sólido del acero no está en la lámina: está en el balasto.

El diseño con durmiente de acero permite reducir la sección de balasto respecto a un diseño equivalente en madera —de fábrica se declara un ahorro de hasta 40%, siempre según el diseño y la especificación de cada proyecto—, con un espesor mínimo recomendado del orden de 25.4 cm (10 pulgadas) bajo el durmiente, sujeto a lo que el usuario o el concesionario definan para su caso. Menos sección de balasto significa menos volumen a comprar, menos fletes, menos maniobra de material en obra y menos tiempo de ventana constructiva. En patios industriales donde el balasto se transporta a distancia considerable, esta partida puede pesar tanto como el propio durmiente, y a veces más.

La granulometría también se especifica. Para vías de patio y cambios, el Manual AREMA orienta hacia la gradación 4A o 4; para vías principales y cambios, hacia la 3 o 4A. El criterio de fábrica es usar, siempre que sea posible, la gradación más grande disponible, porque favorece el drenaje y la estabilidad. Un balasto bien graduado y bien drenado es lo que evita el bombeo de finos y la pérdida de nivel; especificarlo correctamente desde la compra es más barato que corregirlo después con vía en operación.

Sumadas, estas variables explican por qué el durmiente de acero se evalúa por costo total de ciclo de vida y no por CAPEX inicial. El comparativo correcto pone en un lado el precio de la pieza y en el otro el sistema completo: menos balasto, menos herrajes cuando se trata de juegos de cambio, menor cantidad de piezas por tramo, menor mano de obra de instalación y una vida útil que la fábrica declara superior a 50 años según aplicación —una cifra que, como toda declaración de vida útil, debe usarse con la condición “según fábrica y según aplicación” y nunca como garantía—. Para un directivo que autoriza la compra, ese es el número que ordena la decisión; para el comprador, es el argumento que sostiene la requisición frente a una alternativa aparentemente más barata por pieza.

El calzado: el punto donde se gana o se pierde la vida útil

Si hay una sola idea que debe llevarse quien va a instalar durmiente de acero por primera vez, es esta: el error más caro no está en el producto, está en el calzado. El durmiente de acero puede cumplir su promesa de vida útil solo si el surfacing —la nivelación, alineación y calzado de la vía— se ejecuta con el equipo y la secuencia correctos.

El calzado de durmiente de acero requiere una máquina calzadora equipada con cabezales vibratorios traversantes y dieciséis herramientas de calzado, con la profundidad de inserción ajustada específicamente para el perfil de acero. La secuencia debe respetarse, e incluye el calzado central del durmiente, un paso que en madera no siempre es crítico y en acero sí. Una calzadora sin la configuración adecuada, o una secuencia que omite el calzado central, deja el durmiente mal soportado, compromete la geometría y anula parte del beneficio de vida útil por el que se pagó el material.

La instalación de la fijación tiene reglas igual de concretas. Los E-clips se aplican con marro de 8 libras como mínimo, y nunca con clavos de ataque. Si un extremo del durmiente debe elevarse más de dos pulgadas para colocar el E-clip, deben elevarse ambos extremos con gatos de vía para dejar la pieza nivelada; forzar un solo extremo introduce torsión. En durmientes aislados, la secuencia de armado es específica: primero los ganchos en los hombros, luego las almohadillas aislantes en los asientos, después el riel, el aislante contra el patín y, al final, los E-clips.

Esto tiene una implicación de fondo para quien compra. El durmiente de acero no es un producto “difícil”; es un producto que exige equipo de vía configurado y personal capacitado. Esa es una diferencia de capacidad de instalación, no de complejidad estructural. Y es la razón por la que conviene que quien suministra el material tenga también respaldo de instalación: calzadoras y reguladoras de balasto propias, y cuadrillas que conozcan la secuencia. En el caso de Rail Depot, el suministro del durmiente y la fijación se acompaña de la capacidad de vía de Track Speq —equipo de calzado y personal de campo— justamente para cerrar este punto, que es donde muchos proyectos pierden el beneficio del material.

El escantillón y el espaciamiento entre durmientes cierran el capítulo de geometría. En curva, ambos parámetros cambian: el espaciamiento se cierra a medida que la curva se cierra —del orden de 61 cm en tangente y curvas suaves a 51 cm en curvas cerradas— y el escantillón se abre casi dos centímetros en las curvas más pronunciadas. En un patio industrial con espuelas de radio cerrado, esto altera directamente la cantidad de piezas por tramo, y debe reflejarse en el presupuesto paramétrico y en el volumen de la compra. Especificar el durmiente sin considerar la curvatura del trazo lleva a pedidos cortos o sobrados.

Aplicaciones en patio industrial, juegos de cambio y compra técnica

El durmiente de acero encuentra su mejor caso en dos frentes: las vías de patio e industria de exigencia media, y los juegos de cambio. En ambos, el argumento no es estético; es de desempeño y de reducción de componentes.

En los juegos de durmientes de cambio —en inglés turnout sets, el conjunto completo de durmientes dimensionados y marcados para un herraje de cambio específico, sea No. 8, No. 9, No. 10 u otro— la construcción en acero permite eliminar placas de asiento, planchuelas, clavos, anclas y tornillos que sí requiere la construcción convencional. Menos componentes significa menos puntos de aflojamiento, menos refacciones que inventariar y menos proveedores que coordinar. Además, la fijación conserva el escantillón durante la vida del cambio, y el material reduce el desgaste de otros componentes del aparato de vía, notablemente agujas y sapos. Para un jefe de mantenimiento, conservar el escantillón en un cambio es un asunto de seguridad directo: la apertura de escantillón en un aparato de vía es una de las causas conocidas de descarrilamiento en patio.

Por sector, el comportamiento del material ayuda a decidir. En canteras, agregados y minería, donde el ambiente húmedo y lodoso castiga a la madera, el durmiente de acero sostiene la geometría en condiciones que degradan otros materiales. En agroindustria y terminales de granel, hay proyectos que iniciaron diseñados en madera y se rediseñaron a acero al comparar el costo total y la menor cantidad de piezas. En terminales de trasvase de producto químico o resina, servidas por ferrocarril de línea, el acero aporta durabilidad de geometría en operación intensa. Estos son casos de desempeño del producto documentados por fábrica y contratistas en Norteamérica; se citan como referencia de comportamiento, no como obra propia. La autoridad de ejecución de Track Speq se sostiene con su propia cartera de proyectos industriales —IRASA, DeAcero, Steel Technologies, BMW, Metalsa, Mazda y Vallon Logistics, entre otros— en diseño, construcción y mantenimiento de vía.

Queda la compra técnica, que es donde el comprador industrial cierra el círculo. Una requisición de durmiente de acero bien hecha especifica el perfil (M8, M10, H10 o H12) con su justificación de tonelaje y clase de vía; la sección de riel prevista (por ejemplo 115RE o 136RE) para que el barrenado de hombros corresponda; la configuración aislada o no aislada según la señalización; el tipo de fijación y su número de parte de hombro; el juego de cambio con su número de herraje cuando aplique; y la trazabilidad y ficha técnica del material. Pedir el durmiente sin estos datos obliga al proveedor a suponer, y las suposiciones en material de vía se pagan en obra. La compra técnica ferroviaria bien planteada reduce proveedores fragmentados, ordena el inventario crítico y evita el costo silencioso de un material que llega y no encaja.

El durmiente de acero no se defiende por moda ni por precio de lista. Se defiende por criterio: el perfil correcto para el tonelaje real, la fijación y el aislamiento adecuados a la señalización, el balasto bien graduado, el calzado ejecutado con equipo configurado y una requisición que no deja nada al azar. Bien especificado, es un activo que conserva el escantillón, reduce mantenimiento y sostiene la continuidad operativa del patio durante décadas. Mal especificado o mal instalado, desperdicia su mayor ventaja.
