En un patio industrial es habitual comprar riel, durmientes, placas de asiento y fijaciones como renglones separados de una requisición. Cada uno llega con su propia ficha técnica, su propio proveedor y, casi siempre, su propia decisión de compra basada en precio unitario. Esa lógica funciona bien para herramienta o equipo menor, donde cada artículo cumple su función de forma independiente. No funciona igual en la superestructura de vía.

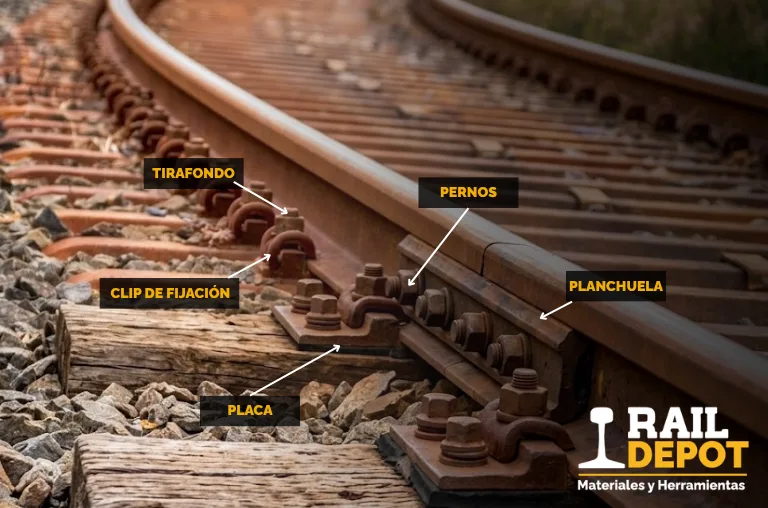

Ahí, riel, durmiente, placa y fijación no son piezas que simplemente coexisten sobre el balasto: son un sistema mecánico que recibe la carga de la rueda del carro, la distribuye a través del patín del riel, la transmite a la placa de asiento, la fija mediante el sistema de sujeción y finalmente la entrega al durmiente para que este la reparta sobre el balasto. Cuando uno de esos cuatro componentes no fue diseñado, o no fue verificado, para trabajar con los otros tres, el sistema no falla de inmediato. Falla progresivamente: unas semanas o unos meses después, con desgaste acelerado en puntos que no deberían desgastarse, aflojamiento de fijación que obliga a reapretar con más frecuencia de la programada, pérdida de escantillón en curvas de patio o, en el peor de los casos, una condición de riesgo en una zona de maniobra de baja velocidad.

Este artículo explica qué significa realmente la compatibilidad de material ferroviario entre riel, placa de asiento, fijación y durmiente, en cuáles de esas cuatro interfaces ocurren con más frecuencia los errores de especificación en operaciones industriales mexicanas, qué consecuencia operativa y económica tiene una incompatibilidad que no se detectó a tiempo, y cómo verificarla antes de que el material llegue al patio, no después de instalarlo.

Qué significa compatibilidad en la superestructura de vía

La superestructura de vía es el conjunto de elementos que se apoya sobre la infraestructura —la subrasante, el drenaje y las obras de tierra— y que recibe directamente el paso del material rodante: riel, sistema de fijación, durmiente y balasto. La Norma Oficial Mexicana NOM-003-ARTF-2023, que clasifica y establece especificaciones de vía para el sistema ferroviario mexicano, parte precisamente de esa idea: la vía se evalúa y se clasifica como conjunto, no como una lista de materiales independientes.

Compatibilidad, en este contexto, no es solamente que una pieza “quepa” físicamente sobre otra. Un patrón de barrenado puede coincidir en apariencia y aun así no ser compatible si las tolerancias de fabricación difieren entre proveedores. Conviene distinguir cuatro planos de compatibilidad, porque un componente puede cumplir uno y fallar en otro sin que eso sea evidente en una inspección visual rápida:

Compatibilidad dimensional. Que las medidas de asiento, barrenado, ancho de patín y espesor coincidan entre los cuatro elementos, dentro de las tolerancias que el diseño permite. Es la más fácil de verificar y, paradójicamente, la que más se da por hecha.

Compatibilidad mecánica. Que la capacidad de carga, la resistencia a la extracción y el comportamiento ante esfuerzos dinámicos de cada componente correspondan a lo que los otros tres necesitan transmitir o soportar. Un durmiente correctamente dimensionado con una fijación de menor capacidad de sujeción que la que ese tráfico exige es una incompatibilidad mecánica, aunque dimensionalmente todo encaje.

Compatibilidad de material. Que la combinación de metales, tratamientos y materiales del durmiente no genere corrosión galvánica, reacciones químicas con el tipo de balasto o degradación acelerada de alguno de los componentes por contacto directo con otro.

Compatibilidad documental. Que exista una ficha técnica —o una certificación del fabricante— que respalde que ese riel, esa placa, esa fijación y ese durmiente fueron diseñados, o al menos validados, para trabajar juntos. Sin ese respaldo, cualquier afirmación de compatibilidad es una suposición del comprador, no un dato verificado.

Vale la pena precisar que el balasto —el material granular que soporta al durmiente y distribuye la carga hacia la subrasante— también forma parte de la superestructura, pero su compatibilidad con el resto del sistema se resuelve principalmente a través del durmiente: es la superficie de apoyo del durmiente, su peso y su geometría lo que determina qué granulometría y qué volumen de balasto se requieren. Por eso este artículo se concentra en las cuatro interfaces donde la compatibilidad se decide en el momento de la compra: riel, placa, fijación y durmiente.

Los siguientes apartados desarrollan dónde se concentran los errores de compatibilidad entre estos cuatro planos, empezando por la interfaz que recibe la carga primero: riel y placa de asiento.

Riel y placa de asiento: la primera interfaz de carga

El riel es, en la mayoría de las especificaciones industriales mexicanas, un perfil estandarizado bajo designaciones como 115RE o 136RE, heredadas de la práctica ferroviaria norteamericana y adoptadas de forma amplia por las concesionarias con las que operan los patios industriales conectados a la red troncal. El número en la designación corresponde, de forma aproximada, al peso del riel por yarda lineal, y ese peso está directamente relacionado con el ancho del patín y la altura del alma del perfil.

La placa de asiento —la pieza metálica que se coloca entre el riel y el durmiente— existe para dos funciones que suelen pasar desapercibidas para quien compra por primera vez material de vía: distribuir la carga puntual del riel sobre un área mayor del durmiente, y mantener la inclinación de asiento del riel, típicamente cercana a 1:20 o 1:40 según el diseño de vía, que permite que la rueda cónica del carro haga contacto en el punto correcto del hongo del riel.

Cuando la placa no corresponde al ancho de patín del riel especificado, ocurren dos problemas simultáneos. El primero es mecánico: la carga deja de distribuirse de forma uniforme y se concentra en los bordes de contacto, lo que acelera el desgaste tanto de la placa como del patín del riel. El segundo es geométrico: si la placa no respeta la inclinación de diseño, el contacto rueda-riel se desplaza hacia el borde del hongo, lo que incrementa el desgaste lateral y, en curvas cerradas de patio, puede acelerar el desgaste ondulatorio.

Un error frecuente en reposiciones parciales de vía es sustituir tramos de riel dañado con material de un perfil ligeramente distinto —por disponibilidad de inventario o por cambio de proveedor— sin ajustar también las placas de asiento en esa zona. El riel nuevo puede instalarse sin problema aparente el día de la obra. El desajuste se manifiesta semanas después, cuando el patrón de desgaste en esa transición empieza a diferir del resto de la vía, típicamente con un desgaste ondulatorio más marcado justo en el punto donde cambia el perfil.

Cuando un cambio de perfil es inevitable —por ejemplo, al conectar un tramo antiguo con material de reposición más reciente— la práctica correcta no es forzar el ensamble con la placa que ya se tiene, sino planear una transición: un tramo corto con placas y, en algunos casos, riel de transición diseñado específicamente para absorber esa diferencia de geometría sin generar un punto de concentración de esfuerzo. Omitir esa transición para ahorrar un tramo de material suele costar, en mantenimiento correctivo, más de lo que se ahorró en la compra.

Fijación y durmiente: el punto de mayor riesgo de incompatibilidad

Si la interfaz riel-placa concentra errores de perfil, la interfaz fijación-durmiente concentra errores de sistema completo, porque ahí conviven tres variables que deben coincidir al mismo tiempo: el tipo de durmiente, el patrón de barrenado y el tipo de fijación.

Un patio industrial puede tener durmientes de madera, de concreto o de acero conviviendo en distintos tramos, según la edad de la vía y las etapas de rehabilitación que haya tenido. Cada material exige un sistema de fijación distinto. Los durmientes de madera trabajan típicamente con tirafondo, un elemento roscado que se atornilla directamente a la fibra de la madera y cuya resistencia a la extracción depende de la densidad de esa madera y del diámetro de la perforación previa. Los durmientes de concreto y de acero, en cambio, no aceptan tirafondo de la misma manera: requieren sistemas de fijación elástica —clips que generan presión constante sobre el patín del riel— anclados a insertos o a perforaciones diseñadas específicamente para ese tipo de durmiente.

El error de compatibilidad más costoso en esta interfaz ocurre cuando se reemplaza un componente del par fijación-durmiente sin revisar el otro. Es el caso de sustituir un durmiente de madera desgastado por uno de concreto o de acero en un tramo aislado, reutilizando el sistema de fijación que se tenía, porque “es el mismo riel”. El patrón de barrenado no necesariamente coincide, la resistencia a la extracción de esa fijación en un material distinto no ha sido validada, y el resultado —no siempre inmediato— es una fijación que pierde presión antes de tiempo, con el riesgo de que el riel quede con juego lateral en una zona de maniobra frecuente.

El caso inverso también ocurre: comprar fijaciones “genéricas” por especificación incompleta —solo por diámetro o por tipo de clip— sin confirmar que el patrón de barrenado y la geometría del durmiente correspondan exactamente al que se tiene en patio. Dos clips elásticos pueden verse prácticamente idénticos y generar una presión de sujeción distinta, simplemente porque el fabricante los diseñó para una geometría de durmiente diferente a la que el comprador tiene instalada.

Hay un tercer elemento que suele quedar fuera de la especificación escrita y que, sin embargo, forma parte de la compatibilidad mecánica del conjunto: el torque de apriete. Un tirafondo o un tornillo de fijación tiene un rango de torque específico para el material del durmiente sobre el que se instala; apretar por encima de ese rango puede dañar la fibra de la madera o fisurar el concreto alrededor del inserto, y apretar por debajo deja una sujeción que pierde presión antes de lo previsto. El torque de apriete debería documentarse junto con el resto de la ficha técnica del conjunto, no dejarse al criterio de la cuadrilla en campo.

Errores de compatibilidad más frecuentes en patios industriales

La mayoría de los errores de compatibilidad no nace de una mala decisión técnica deliberada, sino de decisiones de compra que se toman por partes, en momentos distintos y, con frecuencia, con distintos responsables. La siguiente tabla concentra los patrones que se repiten con más frecuencia en auditorías de vía en operaciones industriales.

Ningún error de esta lista es exclusivo de proveedores pequeños o de compras urgentes. Ocurre también en operaciones con procesos de compra maduros, cuando la especificación técnica se delega por completo al área de compras sin una revisión de ingeniería de vía que confirme la compatibilidad del conjunto, o cuando distintos tramos de un mismo patio se fueron rehabilitando en años distintos, con criterios de especificación que cambiaron entre una intervención y la siguiente.

Este último escenario es más común de lo que parece en patios industriales con varias décadas de operación: un tramo instalado en una etapa de expansión de planta, otro rehabilitado tras un contrato de mantenimiento distinto, y un tercero reparado de forma puntual después de un incidente. Cada intervención pudo haber sido técnicamente correcta en su momento y, aun así, el patio termina siendo un mosaico de combinaciones riel-placa-fijación-durmiente que nunca se documentó como sistema. Reconstruir esa trazabilidad —qué combinación existe en cada tramo— es, con frecuencia, el primer paso real antes de poder hablar de compatibilidad con precisión.

Consecuencias operativas y económicas de una incompatibilidad no detectada

El efecto más inmediato de una incompatibilidad no detectada es el desgaste acelerado, pero no es el único, y en varios casos no es el más costoso. Conviene separarlos porque afectan a áreas distintas de la operación.

Desgaste acelerado y pérdida de geometría. Cuando la carga no se transmite como el sistema fue diseñado para transmitirla, el desgaste deja de ser uniforme. Eso obliga a ciclos de mantenimiento correctivo más frecuentes de los presupuestados y, en curvas o zonas de maniobra intensa, acelera la pérdida de escantillón —la separación entre caras internas de riel— que en un patio industrial afecta directamente la seguridad de las maniobras de acoplamiento y del movimiento de carros.

Mantenimiento correctivo no programado. Una incompatibilidad que se manifiesta como aflojamiento de fijación o como desgaste anómalo no siempre se detecta en la inspección visual de rutina. Cuando se detecta, suele requerir una intervención correctiva fuera de calendario, con el costo adicional de movilizar cuadrilla y equipo sin la planeación de un mantenimiento preventivo.

Riesgo operativo en maniobras. En patios de plantas automotrices, terminales de acero o centros logísticos donde las maniobras de patio son constantes y a baja velocidad, un riel con juego lateral por fijación deficiente o una placa que perdió su función de apoyo uniforme incrementa el riesgo de una condición de descarrilamiento de baja energía. No es el escenario de mayor severidad en la operación ferroviaria, pero sí es uno de los más frecuentes cuando la vía interna de un patio no recibe la misma disciplina de inspección que la vía troncal.

Costo total superior al ahorro inicial. El argumento que con más frecuencia se pierde de vista al comprar por componente y por precio es que un ahorro de unos cuantos pesos por pieza en fijación o en placa puede representar un costo varias veces mayor en mantenimiento correctivo, en tiempo de vía fuera de servicio y en reposición anticipada de durmientes o de riel dañado por una interfaz que nunca fue compatible.

Riesgo documental ante auditorías e interconexión con la red troncal. Los patios industriales que conectan con la red ferroviaria concesionada —a través de espuelas o laderos hacia la vía de concesionarias como CPKC o Ferromex— están sujetos a revisiones periódicas de la condición de su vía interna. Un historial documental incompleto sobre qué componentes se instalaron y bajo qué especificación complica esas revisiones y, en escenarios de auditoría de seguridad o de aseguramiento de calidad ISO, resta capacidad de respuesta a la planta cuando se le solicita evidencia de la trazabilidad de su material de vía.

Cómo verificar la compatibilidad de material ferroviario antes de comprar o instalar

La verificación de compatibilidad no requiere equipo especializado ni un proceso complejo. Requiere hacer, antes de la compra, las preguntas que normalmente se hacen después de la falla. La siguiente tabla resume los puntos que conviene revisar y qué evidencia documental respalda cada uno.

Cuando el material proviene de un solo proveedor técnico que puede documentar la compatibilidad del conjunto —no solo vender cada componente por separado— esa verificación deja de recaer únicamente en el comprador. Es particularmente relevante en curvas cerradas, en aparatos de vía y en cualquier tramo de alta frecuencia de maniobra, donde una incompatibilidad no detectada tiene menos margen antes de manifestarse.

El Manual for Railway Engineering de AREMA, referencia técnica ampliamente usada en la especificación de vía en Norteamérica y adoptada como criterio técnico por buena parte de la ingeniería ferroviaria industrial en México, aborda de forma consistente el criterio de que riel, fijación, placa y durmiente se evalúan como conjunto para determinar su desempeño esperado, no como especificaciones aisladas. Ese mismo principio es el que la NOM-003-ARTF-2023 recoge para la clasificación y especificación de vía en el sistema ferroviario mexicano: la vía se clasifica como sistema, con base en el tráfico y en las condiciones que debe soportar en conjunto.

Para un comprador industrial, la consecuencia práctica es simple de enunciar aunque no siempre simple de ejecutar dentro de un proceso de compras fragmentado: antes de emitir una orden de compra de material de vía, vale la pena confirmar que la ficha técnica que se está solicitando cubre la combinación completa, y no únicamente el componente que se está comprando en ese momento.

Verificar la compatibilidad antes de comprar es, en la práctica, una decisión de especificación técnica con impacto directo en el costo total de mantenimiento de la vía. Acompañar esa verificación con soporte técnico especializado —no solo con catálogo— es lo que distingue una compra de material ferroviario de una compra técnica ferroviaria.
