Cuando una requisición de riel llega al patio, es común que la validación se limite a contar piezas y verificar que el largo coincida con lo pedido. El peso y el perfil —el dato que en realidad determina si ese riel va a soportar la operación para la que se está comprando— rara vez se confirman contra algo más que la palabra del proveedor. Esa costumbre funciona mientras nada falla. El problema aparece cuando un tramo especificado para tráfico ligero termina soportando el tonelaje de una vía principal de patio, o cuando un lote de riel usado llega con un perfil distinto al de la vía existente y nadie lo detecta hasta que la maniobra de instalación ya empezó.

El peso de riel —expresado en libras por yarda (lb/yd), la unidad que sigue usando toda la industria ferroviaria de origen norteamericano en México— no es una característica más de la ficha técnica: es la variable que define cuánta carga puede soportar un tramo de vía antes de que el desgaste, la fatiga o la deformación se vuelvan un problema de seguridad. Elegirlo bien es una decisión de ingeniería con consecuencia económica directa; elegirlo mal significa, en el mejor de los casos, sobreinvertir en un riel más pesado del que la operación necesita, y en el peor, instalar un riel que no aguanta el tonelaje real del patio y empieza a fallar antes de lo esperado.

Este artículo está dirigido a quien especifica y recibe material de riel en un patio industrial: compras, ingeniería de vía y jefes de mantenimiento. Cubre cómo se selecciona el peso y perfil correcto según el tonelaje y la clase de vía, qué significan las marcas que el fabricante deja laminadas en el alma del riel y cómo usarlas como control de calidad en la recepción, la diferencia real entre dureza estándar y hongo endurecido, y los errores de especificación de perfil que con más frecuencia terminan costando caro en operación.

El peso del riel es la primera decisión, y se elige por tonelaje y clase de vía, no por costumbre

El “peso” de un riel es su masa por unidad de longitud —en México y en buena parte de la industria ferroviaria de origen norteamericano, expresada en libras por yarda— y es la primera variable que hay que fijar antes de hablar de cualquier otra especificación. En el catálogo de material de vía que maneja Rail Depot, los pesos más comunes para aplicación industrial y minera son 100, 112, 115 y 136 lb/yd, cada uno con su propia geometría de sección: a mayor peso, mayor altura, mayor ancho de base y mayor momento de inercia, es decir, mayor capacidad de resistir la flexión que produce el paso de la carga.

La lógica de selección no es “cuanto más pesado, mejor”. Un riel de 136 lb/yd en un ramal de patio con tráfico ligero es sobreinversión: cuesta más por metro lineal, pesa más para manipular e instalar, y su capacidad estructural adicional no se aprovecha. Un riel de 100 lb/yd en un tramo de alta densidad de tráfico, en cambio, es una decisión que se paga con desgaste acelerado, mantenimiento más frecuente y, en el escenario más serio, restricciones de velocidad impuestas por el propio deterioro del riel antes de que la vía cumpla su vida útil esperada.

La variable que debería gobernar la decisión es el tonelaje que va a circular por ese tramo —el tonelaje bruto anual, junto con la velocidad de operación y el tipo de tráfico (carga pesada, maniobra de patio, tráfico mixto)— no el precio unitario más bajo disponible en el momento de la requisición. La Norma Oficial Mexicana NOM-003-ARTF-2023, Sistema Ferroviario-Seguridad-Clasificación y Especificaciones de Vía, clasifica la vía en cinco clases según la velocidad máxima de operación permitida, de la clase 1 (15 km/h para trenes de carga) a la clase 5 (125 km/h), y estas clases sirven como referencia técnica para dimensionar el resto del sistema de vía, incluido el riel. Es importante ser preciso aquí: la NOM aplica de forma obligatoria a las vías generales de comunicación ferroviaria concesionadas; las vías al interior de instalaciones industriales privadas —el caso de un patio, una terminal o una espuela dentro de planta— no son sujetos obligados de esta norma. Aun así, su sistema de clasificación por velocidad y su marco de especificaciones se usan de forma extendida como referencia técnica en el diseño de vía industrial, precisamente porque ofrece un criterio documentado donde de otro modo la decisión quedaría a juicio de quien cotiza.

En la práctica, esto se traduce en una regla simple de especificación: antes de pedir riel por peso, hay que tener resuelto el tonelaje esperado y la velocidad de operación del tramo. Pedir “riel de 115 libras porque es lo que siempre hemos usado” es la misma lógica que compra material genérico sin verificar si responde a la operación real, y es exactamente el tipo de decisión que un patio termina pagando meses después, cuando el tramo empieza a mostrar desgaste que no debería tener a esa edad.

Qué dice cada marca laminada en el alma del riel, y por qué conviene leerla antes de instalar

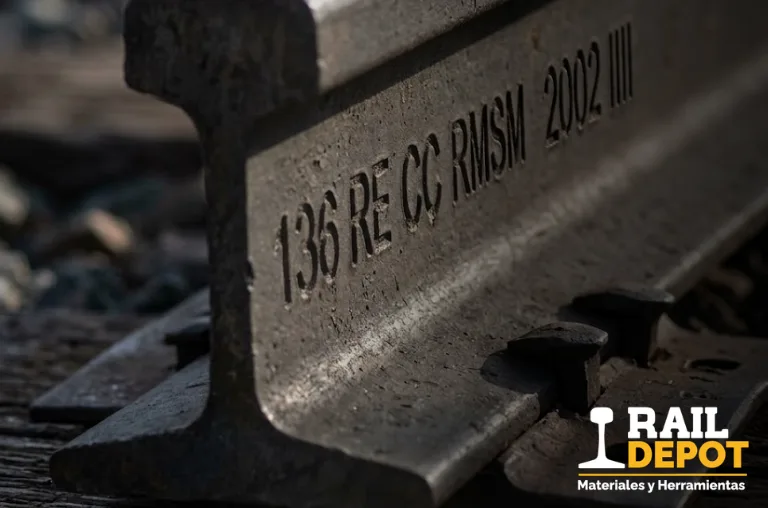

Todo riel fabricado bajo estándares de la industria lleva un sistema de identificación laminado en relieve sobre el alma —la parte vertical que conecta el hongo (la superficie de rodadura) con la base—, y ese marcado no es un detalle decorativo del proceso de fabricación: es la forma en que el fabricante deja trazabilidad permanente de qué es ese riel, sin depender de una etiqueta que se puede perder o de un remito que se puede extraviar. La Norma Oficial Mexicana NOM-003-ARTF-2023 reconoce explícitamente que “los rieles se marcan y estampan durante el proceso de fabricación con un sistema único de identificación”, y documenta el patrón recomendable de marcado tanto en el lado exterior como en el lado interior del riel.

El contenido típico de ese marcado —peso lineal, sección o perfil (por ejemplo, RE), iniciales del fabricante y año de fabricación, entre otros datos que varían según el fabricante y el proceso empleado— es lo que convierte la recepción de un embarque de riel en una verificación real y no en un acto de confianza. Comprobar que el peso marcado en el alma coincide con el peso especificado en la orden de compra, que el perfil corresponde al proyecto y que el año de fabricación es consistente con lo que se cotizó como “nuevo” o “usado” toma minutos en el momento de la descarga. Detectar una discrepancia después de que el riel ya está tendido, alineado y con la vía en servicio implica levantar tramo, y en el peor de los casos, hacerlo con la vía ya restringida por el problema que la discrepancia terminó generando.

Esta verificación tiene un peso particular en la compra de riel usado, donde es más habitual que un mismo embarque combine piezas de distintos lotes o incluso de distintos fabricantes. El marcado laminado es, en ese escenario, la única forma confiable de confirmar que todas las piezas del lote corresponden efectivamente al peso y perfil pedidos, sin depender de una inspección visual de la geometría que un ojo no entrenado puede fácilmente pasar por alto —la diferencia entre un riel de 115 y uno de 112 libras por yarda no es evidente a simple vista para quien no trabaja con el material todos los días.

Para un comprador industrial, el punto práctico es incorporar la lectura de marcas al procedimiento de recepción como un paso formal, no como una verificación opcional que se hace “si hay tiempo”. Un formato simple de bitácora de recepción —peso marcado, perfil marcado, fabricante, año, cantidad de piezas verificadas contra el total del embarque— convierte una costumbre informal en un control documentado, que además sirve como respaldo si más adelante hay que reclamar al proveedor por material que no correspondía a lo especificado.

Perfil RE, dureza estándar y hongo endurecido: qué cambia entre 310 HB y 370 HB

El peso no es la única variable de especificación. Dentro de un mismo peso de riel —115 lb/yd, por ejemplo— existe además una variable de dureza que determina cuánto tiempo va a durar el hongo del riel antes de necesitar reemplazo por desgaste, y que suele pasar desapercibida cuando la cotización se compara solo por precio.

El catálogo de Rail Depot distingue, para los perfiles 115RE y 136RE, entre una presentación de dureza estándar (con una dureza Brinell mínima de 310 HB) y una presentación de hongo endurecido, identificada como HH —siglas del inglés head hardened— con una dureza Brinell mínima de 370 HB. La diferencia no es cosmética: una dureza superior en el hongo del riel significa mayor resistencia a la deformación plástica y al desgaste por rodadura, que es precisamente el mecanismo de falla más común en tramos de alto tráfico o en curvas de radio cerrado, donde el contacto rueda-riel genera esfuerzos superiores a los de un tramo recto.

La decisión entre dureza estándar y hongo endurecido debería tomarse con el mismo criterio que la selección de peso: por las condiciones reales de operación del tramo, no por costumbre ni exclusivamente por el diferencial de precio. Un tramo recto de patio con tráfico moderado puede no justificar la inversión adicional que representa el riel HH. Una curva de radio cerrado en zona de maniobra frecuente, o un tramo de vía principal de patio con tráfico pesado sostenido, es exactamente el escenario donde esa inversión adicional se recupera en menor frecuencia de esmerilado correctivo y en una vida útil del hongo sensiblemente más larga antes de que el desgaste obligue a restringir velocidad o programar reemplazo.

Es un punto que conviene dejar explícito en cualquier requisición de riel: especificar solo el peso (“necesito riel de 115 libras”) sin definir la dureza deja la decisión en manos del proveedor, que naturalmente cotizará la opción más económica disponible en inventario. La especificación técnica completa fija ambas variables —peso y dureza— con base en el tonelaje, la velocidad y la geometría del tramo, y no delega esa decisión a quien está cotizando.

Compatibilidad de perfil: por qué el riel no se especifica de forma aislada

Elegir el peso y la dureza correctos del riel resuelve solo una parte del problema. El riel no opera de forma aislada: se apoya sobre una placa de asiento, se sujeta mediante un sistema de fijación y transmite su carga a un durmiente que, a su vez, la reparte sobre el balasto. Cada uno de esos componentes está dimensionado para trabajar con un perfil de riel específico, y la compatibilidad entre ellos no es automática solo porque todas las piezas provienen de un catálogo ferroviario.

El caso más frecuente de incompatibilidad ocurre cuando se especifica riel nuevo o se repone un tramo con un perfil distinto al de la placa de asiento o al sistema de fijación ya instalado en los durmientes existentes. Una placa dimensionada para riel de 115 lb/yd no aloja correctamente un riel de 136 lb/yd sin ajuste, y forzar el montaje —una práctica más común de lo que debería ser en reparaciones urgentes de patio— compromete la distribución de carga que la placa está diseñada para lograr. El mismo problema aplica a la fijación: un clip o un ancla especificados para un perfil de riel distinto al instalado no logra el apriete ni la resistencia al corrimiento que su diseño promete, y la consecuencia no aparece el día de la instalación, sino semanas o meses después, con fijación floja, pérdida progresiva de escantillón o desgaste acelerado en la interfaz riel-placa.

Esto es especialmente relevante en proyectos de rehabilitación o ampliación de vía existente, donde es tentador tratar el riel como una compra independiente del resto del sistema porque “ya se tiene definido” el resto de la infraestructura. La secuencia correcta es la inversa: cualquier cambio de peso o perfil de riel —ya sea por actualización de especificación, por disponibilidad de material usado a mejor precio, o por necesidad de tonelaje superior al que se diseñó originalmente el tramo— obliga a revisar si la placa de asiento y el sistema de fijación instalados siguen siendo compatibles, o si el proyecto necesita también actualizarlos como parte de la misma intervención.

Riel nuevo o riel usado: qué verificar en cada caso antes de aceptarlo en patio

El mercado de riel para aplicación industrial maneja tanto material nuevo como usado, y la decisión entre uno y otro suele resolverse por presupuesto disponible más que por un análisis de qué le conviene realmente al proyecto. Ambas opciones son válidas dentro de su aplicación correcta, pero cada una exige una verificación distinta antes de aceptar el material en patio.

El riel nuevo llega con una condición metalúrgica y geométrica conocida y documentada por el fabricante: dureza garantizada, perfil dentro de tolerancia, sin desgaste previo ni historial de servicio. La verificación de recepción, en este caso, se concentra en confirmar que las marcas laminadas corresponden a lo especificado y en revisar que el riel no presente daño de manejo o transporte —deformaciones, golpes en el hongo, corrosión superficial más allá de lo esperable— antes de darlo por aceptado.

El riel usado exige un nivel adicional de verificación, porque además de confirmar peso y perfil mediante el marcado laminado, es necesario evaluar su condición real de servicio: rectitud, integridad de soldaduras previas si las hay, y ausencia de defectos estructurales que no siempre son visibles a simple vista. El riel usado es una opción legítima y frecuentemente más económica —Rail Depot mantiene inventario de riel usado en los pesos 100, 112, 115 y 136 lb/yd—, pero su ventaja de costo se sostiene solo si la inspección de recepción es tan rigurosa como la que se aplicaría a material nuevo, o más. Aceptar riel usado sin esa verificación traslada al patio industrial un riesgo que en apariencia se ahorró en la compra, pero que se paga después, en fallas prematuras o en tramos que salen de servicio antes de agotar su vida útil real.

En ambos casos, un punto que rara vez se documenta y que conviene exigir desde la cotización es la manipulación y el transporte del material: dado el peso y la longitud del riel, tanto nuevo como usado, un manejo inadecuado durante la carga, el transporte o la descarga puede introducir deformaciones que ninguna marca laminada revela, y que solo una inspección física cuidadosa en recepción permite detectar antes de que el riel quede instalado.

Errores de especificación de perfil que salen caros en operación industrial

La mayoría de los problemas de riel que terminan siendo costosos no se originan en el momento de la instalación, sino en decisiones de especificación tomadas semanas o meses antes, cuando nadie relacionó una elección aparentemente menor con la consecuencia que iba a tener en operación.

El primer error es especificar el peso de riel por costumbre o por lo que ya existe en inventario del proveedor, en lugar de calcularlo a partir del tonelaje y la velocidad reales del tramo. Un patio que crece en volumen de operación sin que nadie revise si el riel instalado originalmente sigue siendo adecuado para el nuevo tonelaje es un escenario común, y el desgaste acelerado que resulta de esa discrepancia suele atribuirse erróneamente a “mala calidad del material” cuando el problema real es una especificación que quedó desactualizada frente a la operación.

El segundo es omitir la dureza como variable de especificación y dejar que el proveedor decida entre dureza estándar y hongo endurecido según lo que tenga disponible, en lugar de definirla por las condiciones del tramo —curva, tráfico pesado sostenido, zona de maniobra frecuente— donde la resistencia adicional del hongo endurecido se traduce en menor frecuencia de esmerilado y mayor vida útil.

El tercero es no verificar las marcas laminadas en recepción y confiar en la documentación del proveedor como única fuente de verdad. Cuando un lote de riel llega con un peso o perfil distinto al pedido y esa discrepancia se detecta después de la instalación, la corrección implica levantar el tramo, lo que multiplica varias veces el costo de haber hecho la verificación en el momento correcto: a la altura del camión, antes de firmar la recepción.

El cuarto, y quizás el más costoso en el mediano plazo, es especificar un cambio de peso o perfil de riel sin revisar la compatibilidad con la placa de asiento y el sistema de fijación existentes. El síntoma no aparece de inmediato: aparece en forma de fijación que se afloja con más frecuencia de la esperada, de desgaste concentrado en la interfaz riel-placa, o de pérdida progresiva de escantillón en el tramo intervenido, todos ellos efectos que un mantenimiento reactivo tiende a tratar como fallas aisladas en lugar de reconocer su origen común en una decisión de compra que no consideró el sistema completo.

En Rail Depot acompañamos la especificación técnica de riel —peso, perfil, dureza y compatibilidad con el resto del sistema de vía— antes de la compra, para que la requisición salga completa desde la primera vez y la recepción en patio sea una verificación, no un acto de confianza. www.rail-depot.com
