El escantillón de vía es la medida que más veces se toma en un patio industrial y la que con más frecuencia se toma mal. El instrumento es sencillo, la lectura parece inmediata y por eso el procedimiento casi nunca se escribe. El resultado son recorridos en los que cada técnico apoya la herramienta a su manera, en puntos distintos y con instrumentos que nadie ha verificado, y registros que no permiten saber si la vía se está abriendo o si solo cambió quien midió.

El escantillón de vía, también llamado galga o trocha según la región, es la distancia entre las caras internas de los dos rieles. La NOM-003-ARTF-2023 fija el escantillón estándar en 1,435 mm (56-1/2 in) y define con precisión dónde se toma: entre las caras internas de los hongos, en ángulo recto, en un plano ubicado 16 mm (5/8 in) por debajo de la banda de rodamiento. El material técnico de Track Speq lo expresa como 15.9 mm, que es la conversión exacta de 5/8 in.

Este artículo explica el procedimiento completo desde el punto de vista de quien mide: qué instrumento se usa y en qué se diferencian sus versiones, cómo se coloca y se lee, dónde se toman las lecturas, qué aporta el nivel integrado, cómo se verifica la herramienta antes del recorrido y qué se registra para que el dato sirva.

Escantillón, galga o trocha: qué mide el instrumento y qué no

En el lenguaje de campo, la palabra «escantillón» nombra dos cosas: la medida del ancho de vía y el instrumento que la comprueba. En otras regiones de habla hispana se usan «galga» o «trocha» para la misma idea, y los catálogos traducidos del inglés hablan de «calibre» por el término gauge. Aclarar el término evita errores en una orden de trabajo o en una requisición: quien pide «un escantillón» puede estar pidiendo una medición o una herramienta.

El instrumento verifica una sola dimensión: la distancia entre caras internas en el plano de medición. Las versiones combinadas añaden un nivel que permite leer la diferencia de altura entre los dos rieles, llamada nivel transversal. Ninguna de las dos funciones mide alineación, perfil longitudinal ni desgaste del hongo. Un tramo con escantillón y nivel correctos puede tener una flecha fuera de límite o un riel con desgaste avanzado, y esas condiciones requieren otros instrumentos y otros recorridos.

Por qué el plano de 15.9 mm importa

El hongo del riel no tiene caras verticales. La esquina de rodadura es curva y es la zona que más se desgasta en las curvas. Si los topes del instrumento apoyan por encima del plano de referencia, la lectura cambia aunque el instrumento y los rieles sean los mismos. En un riel nuevo la diferencia es pequeña; en un riel con desgaste lateral, la lectura en el plano equivocado puede indicar un escantillón conforme cuando la rueda ya recorre un espacio mayor.

Por eso el diseño del instrumento fija la altura de los topes respecto a la superficie de apoyo. La condición de esos topes es lo que garantiza que el instrumento siga midiendo en el plano correcto: un tope golpeado, desgastado o deformado desplaza el punto de contacto y la lectura deja de ser comparable con la norma.

Los instrumentos de medición y en qué se diferencian

El catálogo Rail Depot 2026 incluye varias configuraciones de escantillón de vía. Todas verifican el calibre estándar de 56-1/2 in, pero difieren en construcción, peso, aislamiento eléctrico y en si incorporan nivel.

Calibre fijo o instrumento con lectura

Los escantillones de calibre fijo comprueban si el ancho corresponde a la medida nominal. Son robustos, rápidos y adecuados para la verificación de rutina y para el trabajo de instalación, donde el objetivo es dejar los rieles en la medida. Los instrumentos con escala o indicador permiten leer cuánto se desvía el ancho respecto a la medida nominal, que es lo que se necesita para comparar contra un límite y para registrar la tendencia. Antes de comprar o de asignar un instrumento a un recorrido conviene definir cuál de las dos preguntas se quiere responder: si el ancho es correcto, o cuánto se ha abierto.

Aislamiento eléctrico

En vías con circuitos de vía o señalización, un instrumento conductor apoyado sobre los dos rieles puede cerrar el circuito y alterar la indicación. Por eso el catálogo describe versiones de acero aislado y de centro de madera para vía aislada. En un patio industrial sin circuitos el requisito puede no aplicar, pero conviene confirmarlo antes de estandarizar un modelo, en especial si el patio comparte vías con el concesionario o tiene cruces señalizados.

Peso y frecuencia de uso

Entre 5 y 17 lb, el peso cambia la forma de trabajar. Un instrumento pesado se asienta mejor sobre los rieles y resiste el viento y los golpes; uno ligero reduce la fatiga en recorridos largos. Un instrumento que nadie quiere cargar termina usándose con menos frecuencia de la planeada, y la frecuencia de medición es la que permite detectar una tendencia a tiempo.

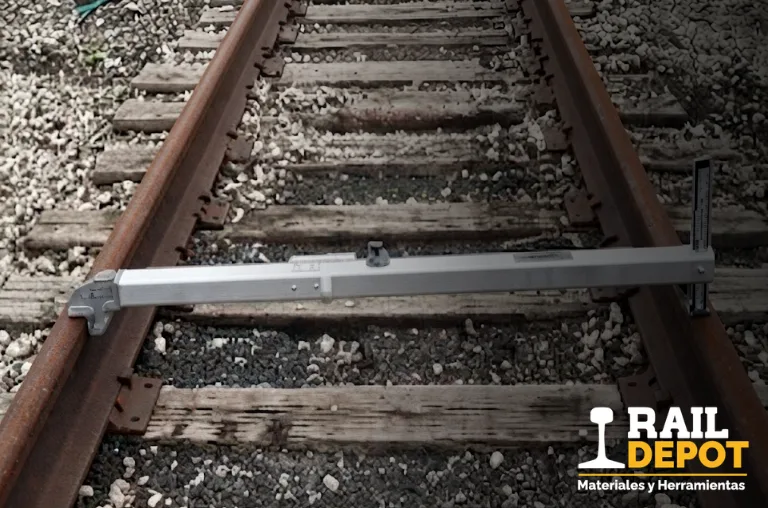

Cómo se coloca y se lee el escantillón paso a paso

El procedimiento es breve, pero cada paso elimina una fuente de error. Escrito y aplicado igual por todos los técnicos, convierte las lecturas de distintos recorridos en datos comparables.

1. Limpiar el punto de contacto. Retirar tierra, herrumbre suelta, grasa o restos de carga de la cara interna del hongo y de los topes del instrumento. Una partícula entre el tope y el riel basta para alterar la lectura.
2. Colocar el instrumento en ángulo recto. El escantillón se apoya transversal a la vía, perpendicular a los rieles. Un instrumento colocado en diagonal mide una distancia mayor que el ancho real y produce una lectura de vía abierta que no existe.
3. Asentar los topes contra las caras internas. El tope fijo se apoya contra un riel y el tope de lectura contra el otro, ambos en contacto pleno con la cara interna del hongo y en el plano de medición que define el instrumento.
4. Leer sin forzar. La lectura se toma con el instrumento asentado por su propio peso. Empujar el instrumento contra los rieles desplaza los topes y altera el resultado.
5. Leer el nivel, si el instrumento lo incluye. Con el escantillón en la misma posición se toma la lectura del nivel transversal, indicando cuál riel está más alto.
6. Registrar de inmediato. Anotar la lectura junto con la ubicación antes de mover el instrumento al siguiente punto.

Errores frecuentes en campo

Los errores más comunes se repiten de un patio a otro: medir sobre una junta o sobre una soldadura con rebaba, donde el perfil del hongo no es representativo; medir en un punto con agua, lodo o material acumulado; usar un instrumento distinto en cada recorrido; y apoyar el instrumento sobre un riel con una rebaba lateral en la cara interna, que da una lectura más cerrada que el ancho real. Cada uno produce un dato preciso en apariencia y engañoso en la práctica.

Dónde se mide: tangentes, curvas y aparatos de vía

Medir en cualquier punto produce un promedio sin significado. La medición útil se concentra donde el escantillón cambia primero y se repite en los mismos puntos en cada recorrido.

Tangentes

En tramos rectos, el escantillón suele mantenerse estable mientras las fijaciones y los durmientes estén en buen estado. La medición se toma a intervalos regulares para confirmar que no hay deterioro y se concentra en zonas con drenaje deficiente, durmientes deteriorados o tránsito de vehículos sobre la vía, donde el soporte se pierde antes.

Curvas

En las curvas, la pestaña de la rueda empuja el riel exterior hacia afuera en cada paso. Es el lugar donde las fijaciones trabajan más y donde el desgaste lateral del hongo aumenta la distancia entre caras internas. Las lecturas se toman en la entrada, en el centro y en la salida de la curva. Si el ancho crece y las fijaciones están firmes, la causa probable es el desgaste del hongo; si crece y las fijaciones están flojas, la causa es la sujeción.

Aparatos de vía

En un cambio de vía el escantillón se mide en varios puntos: antes de la punta de agujas, en el talón, en la zona intermedia y en el sapo. En la zona del sapo se agregan dos medidas propias del aparato, la verificación del contrarriel y la de la cara del sapo, que se toman con el mismo principio de medición en el plano de 16 mm. Un escantillón abierto en el sapo afecta directamente esas medidas y, con ellas, la protección de la punta del sapo.

Recepción de vía nueva o rehabilitada

La medición del escantillón también es parte de la recepción de una obra. El material de capacitación de Track Speq describe para la recepción de vía un muestreo de un hectómetro por cada kilómetro, con medición de ancho de vía, peralte, flecha, alabeo, control geométrico de las soldaduras aluminotérmicas y posición de la vía respecto a los puntos de replanteo. En un patio industrial, donde las longitudes son menores, el mismo criterio se traduce en recibir cada tramo con lecturas documentadas en los puntos que después se usarán para el seguimiento. Esas lecturas iniciales son la línea base: sin ellas, el primer recorrido de mantenimiento no tiene contra qué compararse.

Frecuencia de medición

La frecuencia se define por la exigencia de cada tramo, no por el calendario general del patio. Los puntos donde el equipo arranca, frena o gira con carga, las curvas y los aparatos de vía se miden con mayor frecuencia que una tangente de almacenamiento con movimiento esporádico. Como referencia, la NOM pide para las vías generales que los cambios de vía principal se inspeccionen al menos una vez a la semana, con especial atención al escantillón.

Cuando cambia el régimen de operación, por ejemplo al aumentar el tonelaje diario o la cantidad de maniobras, conviene acortar el intervalo hasta conocer el nuevo ritmo de deterioro. Lo mismo aplica después de lluvias intensas o de trabajos de mantenimiento sobre el tramo: son los momentos en que el soporte y la sujeción cambian más rápido.

La lectura contra el límite

Una lectura solo tiene sentido comparada con un límite. La NOM establece para todas las clases de vía un escantillón mínimo de 1,422 mm (56 in) y máximos que van de 1,473 mm (58 in) en clase 1 a 1,454 mm (57 1/4 in) en clase 6, además de un límite de cambio de escantillón de 19 mm (3/4 in) dentro de 10 m para la clase 6. La norma aplica a las vías generales de comunicación ferroviaria; los patios industriales no son sujetos obligados, pero pueden adoptarla como referencia técnica. La decisión de qué clase usar como referencia debe quedar escrita antes del primer recorrido.

Nivel de vía: lo que se lee con el mismo instrumento

El escantillón con nivel integrado permite tomar en el mismo punto el ancho de vía y el nivel transversal, es decir, la diferencia de altura entre los dos rieles. En tangente, los dos rieles deberían estar a la misma altura; una diferencia indica asentamiento de un lado, balasto que perdió soporte o durmientes sin apoyo.

En curvas, el riel exterior se eleva de forma intencional para compensar la fuerza centrífuga. La NOM llama a esa diferencia sobreelevación, establece que el riel exterior de una curva no puede estar por debajo del nivel del riel interior y fija una elevación máxima de 152 mm (6 in) para cualquier clase de vía, salvo autorización especial. En la lectura de campo, lo que interesa es comparar la sobreelevación medida con la de diseño y detectar variaciones bruscas entre puntos cercanos.

Por qué conviene leer ambos datos juntos

Escantillón y nivel responden a las mismas causas de fondo: fijación, durmiente, balasto y drenaje. Un punto donde el escantillón se abre y el nivel cae al mismo tiempo apunta a un problema de soporte, no solo de sujeción. Tomar ambas lecturas en el mismo recorrido, con el mismo instrumento, ahorra una segunda pasada y permite cruzar los datos al momento de decidir la intervención.

Verificar el instrumento antes de medir la vía

Un escantillón que no se verifica se convierte en la fuente de error más difícil de detectar, porque sus lecturas parecen consistentes. Si el instrumento está desplazado, todas las lecturas del recorrido lo estarán en la misma dirección, y el registro mostrará una vía abierta o cerrada que en realidad no cambió.

El catálogo de Rail Depot recomienda realizar calibraciones regulares del escantillón y darle mantenimiento según las instrucciones del fabricante, y advierte que los golpes o caídas pueden afectar su precisión. En la práctica, conviene establecer tres controles:

• Revisión visual antes de cada recorrido. Topes sin golpes ni desgaste visible, tubo o cuerpo sin deformación y nivel sin daños en la burbuja.
• Comprobación contra un patrón. Verificar el instrumento contra una referencia de medida conocida con una frecuencia definida por la operación, y registrar la fecha y el resultado.
• Retiro inmediato tras un golpe. Un instrumento que cayó o fue golpeado se retira del uso hasta verificarlo. Seguir midiendo con él invalida las lecturas posteriores.

Asignar un instrumento identificado a cada recorrido y anotar su número en el registro permite rastrear cualquier lectura dudosa hasta la herramienta que la produjo.

Cuándo reemplazar el instrumento

Un instrumento que no pasa la comprobación contra el patrón, que muestra deformación en el cuerpo o desgaste en los topes, o cuyo nivel ya no se lee con claridad, debe salir del recorrido. Repararlo solo tiene sentido si el fabricante lo permite y si después puede verificarse de nuevo. En una operación con varios recorridos simultáneos conviene contar con un instrumento de respaldo verificado, para que la falla de uno no obligue a suspender la medición ni a sustituirlo por otro modelo sin verificar.

Al reponer, el criterio es mantener el mismo tipo de instrumento que se usa en los registros históricos. Cambiar de un calibre fijo a un instrumento con escala, o de una marca a otra, es válido, pero exige anotar el cambio para no interpretar como deterioro de la vía una diferencia que proviene de la herramienta.

Qué registrar para que el dato sirva

Cada lectura se registra con la ubicación exacta (número de vía, referencia del patio, durmiente más cercano), el tipo de tramo (tangente, curva o cambio), la lectura de escantillón, la lectura de nivel cuando aplique, la condición visible de fijaciones y durmientes en ese punto, el instrumento usado y la fecha. Con ese registro, dos recorridos separados en el tiempo permiten calcular a qué ritmo se abre la vía y programar la intervención antes de alcanzar el límite.
