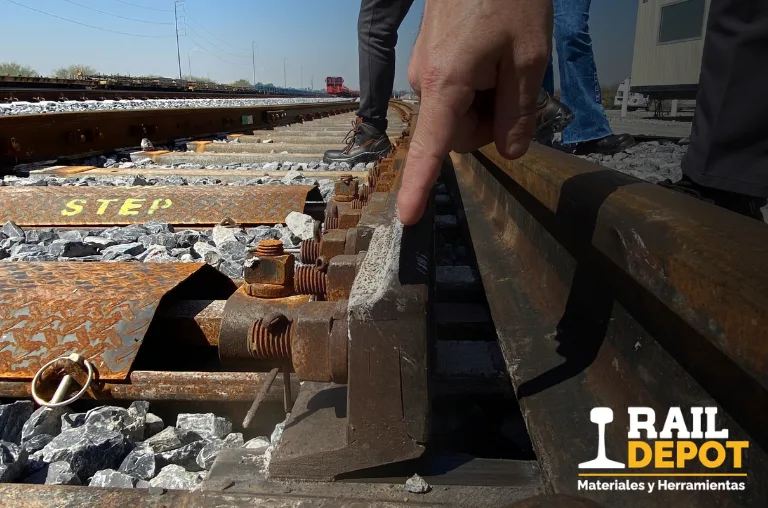

Cuando un patio industrial recibe un embarque de durmientes, cuando un comprador evalúa si repone fijaciones antes de la temporada alta o cuando un técnico camina la vía después de un incidente menor, la pregunta de fondo es siempre la misma: ¿este material todavía cumple, o ya está comprometiendo la operación? Esa pregunta no se responde con una inspección operativa general, la que recorre patio, aparatos de vía, señalización y drenaje para clasificar riesgos de maniobra. Se responde con un diagnóstico técnico de los cuatro componentes que sostienen físicamente la vía: riel, durmiente, fijación y balasto.

La diferencia no es semántica. Una inspección operativa busca decidir si se puede seguir operando hoy. Un diagnóstico de material busca decidir qué se acepta, qué se repara, qué se repone y qué se especifica distinto la próxima vez que se compra. El primero lo hace, normalmente, quien opera el patio. El segundo lo necesita quien compra, quien especifica y quien firma la orden de material: necesita saber si lo que tiene enfrente es un componente que todavía cumple su función o uno que ya empezó a fallar de forma silenciosa, antes de que el defecto sea visible en una inspección de rutina.

Confundir ambos ejercicios tiene un costo medible. Comprar durmiente de más cuando el problema real estaba en la fijación es gasto sin efecto. Aceptar un lote de riel con desgaste fuera de tolerancia porque “se ve bien” traslada el riesgo a la operación. Reponer balasto sin diagnosticar primero el drenaje resuelve el síntoma y no la causa, y el material contaminado vuelve a acumularse en menos de un ciclo. En los cuatro casos, la decisión de compra se tomó sin el criterio técnico que debió preceder.

Este artículo desarrolla ese criterio: qué revisar en riel, durmiente, fijación y balasto para decidir si el material se acepta, se repone o se prioriza en el plan de mantenimiento, y cómo documentar esa decisión de manera que sostenga una especificación de compra correcta, no solo una impresión de campo.

Qué diferencia un diagnóstico de material de una inspección operativa

Una inspección operativa de patio clasifica hallazgos por su efecto inmediato en la seguridad de la maniobra: un cambio que no cierra, un gálibo invadido, una señal caída. Esos hallazgos se resuelven o se controlan en horas o días. El diagnóstico de material trabaja en un horizonte distinto: no pregunta si se puede maniobrar hoy, pregunta si el componente todavía tiene vida útil restante o si ya cruzó el punto donde seguir operándolo transfiere el desgaste a otras piezas del sistema.

Esa distinción importa porque riel, durmiente, fijación y balasto no fallan de forma aislada. Trabajan como sistema: el durmiente distribuye la carga del riel hacia el balasto, la fijación mantiene el escantillón dentro de tolerancia y el balasto drena y estabiliza el conjunto. Cuando uno de los cuatro empieza a fallar, los otros tres absorben el esfuerzo adicional durante un tiempo, antes de que el problema se vuelva visible. Una fijación floja no se nota en un recorrido visual rápido, pero ya está permitiendo que el riel gane juego lateral; ese juego acelera el desgaste del durmiente en el punto de apoyo, y el desgaste del durmiente reduce la compactación efectiva del balasto debajo de él. Para cuando el defecto es evidente a simple vista, ya comprometió más de un componente.

Por eso el diagnóstico de material no puede limitarse a revisar que nada se vea roto. Necesita un criterio de aceptación por componente, apoyado en el estado real de cada pieza y en cómo interactúa con las demás, y una decisión explícita: se acepta, se repara, se repone o se prioriza para la siguiente compra. Esa decisión es la que finalmente alimenta la especificación técnica que llega a Rail Depot, ya sea para reposición de emergencia o para planeación anual de inventario.

Vale la aclaración normativa antes de entrar a cada componente: la NOM-003-ARTF-2023, Sistema Ferroviario-Seguridad-Clasificación y Especificaciones de Vía, establece clasificación de vías, tolerancias y criterios de defecto para el Servicio Público de Transporte Ferroviario. Los patios industriales, al no ser concesionarios ni asignatarios de vía general, no son sujetos obligados de esta norma. Eso no la vuelve irrelevante: sigue siendo la referencia técnica más completa y verificable disponible en español para definir qué es un defecto de riel, durmiente, fijación o balasto, y buena parte de los criterios de este artículo provienen de ella. Se usa como referencia de ingeniería, no como obligación regulatoria para vía industrial.

Riel: qué revisar antes de decidir si continúa en servicio o se reemplaza

El riel es el componente donde un defecto no detectado tiene la consecuencia más severa, porque una fractura bajo carga puede derivar en descarrilamiento. La revisión técnica del riel combina tres frentes: desgaste del hongo, condición de las juntas y presencia de fisuras o fracturas internas.

El desgaste del hongo del riel —la superficie de rodamiento— se mide en dos direcciones: vertical, por la carga que pasa sobre el riel, y horizontal, por el contacto de la pestaña de la rueda contra el filete de guía. La NOM-003-ARTF-2023 fija límites máximos de desgaste según el peso del riel: para riel de 112 a 115 lb/yd, el desgaste horizontal máximo permitido en el hongo es de 10 mm (3/8″); para riel de 136 lb/yd, el desgaste vertical máximo es de 13 mm (1/2″). Estos valores son de referencia normativa para vía general; en vía industrial funcionan como criterio técnico razonable para decidir si un tramo de riel todavía tiene sección útil o si ya perdió suficiente masa como para comprometer su capacidad de carga.

Las juntas de riel son el segundo punto crítico, porque concentran esfuerzo dinámico cada vez que una rueda cruza la unión. La norma clasifica como junta despareja cualquier diferencia de nivel entre los extremos de dos rieles que exceda ciertos límites, y la tolerancia se cierra conforme aumenta la exigencia de la vía:

La lectura operativa de esta tabla es simple: entre más alta la exigencia de la vía, menor la tolerancia al desnivel en junta, porque ese desnivel es lo que produce el golpeteo que fatiga el riel y las fijaciones adyacentes. En vía industrial, donde la clasificación formal no aplica, conviene usar como referencia la tolerancia de clase 3 o 4 cuando el tramo tiene tráfico frecuente o carga pesada, y la de clase 1 o 2 en espuelas de uso ocasional.

Un riel puede presentar defectos internos —fisuras transversales, fisuras compuestas, separación horizontal o vertical del hongo, grietas en el alma o en el taladro de tornillo— que no son visibles a simple inspección y requieren equipo de detección por ultrasonido o inducción, agrupado bajo el término NDT (ensayo no destructivo, del inglés non-destructive testing). Cuando se detecta un defecto de este tipo, la norma no exige reemplazo inmediato en todos los casos: según la severidad, contempla desde supervisión visual continua hasta restricción de velocidad o colocación de planchuelas atornilladas mientras se programa el reemplazo definitivo. El criterio de decisión no es binario —”se ve mal, se cambia”—; es un criterio de severidad y tiempo, que en vía industrial debe adaptarse a la frecuencia de tráfico y al tipo de carga que circula sobre ese tramo.

Para el comprador y el técnico, la consecuencia práctica es esta: antes de decidir si un lote de riel se acepta, se repara o se rechaza, conviene documentar desgaste medido —no estimado a ojo—, condición de juntas y, si el tramo tiene historial de incidentes o alta rotación de carga, considerar una inspección de defectos internos antes de descartar la opción de reparación puntual con planchuelas.

Durmiente: madera, concreto y acero — señales de que ya no sostiene el sistema

El durmiente cumple tres funciones simultáneas: soporta el riel, distribuye la carga hacia el balasto y conserva el escantillón. Cuando falla en cualquiera de las tres, el efecto se nota primero en la geometría de la vía, no en el durmiente mismo, lo que hace fácil pasarlo por alto en una inspección superficial.

En durmiente de madera, las señales que justifican reposición son pudrición, fractura visible, desplazamiento respecto a su posición original y pérdida de soporte bajo el riel, es decir, que el durmiente ya no hace contacto firme con el balasto en toda su longitud. Un indicador adicional, menos evidente, es el desgaste irregular en la zona de la placa de asiento: si la superficie ya no está nivelada bajo la placa, la carga deja de distribuirse uniformemente y el desgaste se acelera en el resto del durmiente.

En durmiente de concreto, el mecanismo de falla es distinto y más difícil de identificar a simple vista: abrasión del asiento del riel. La NOM-003-ARTF-2023 describe la mecánica completa: cuando los clips de fijación, aisladores o almohadillas quedan flojos, entra más humedad y abrasión al asiento del riel; si el desgaste avanza hasta que la base del riel entra en contacto directo con el concreto del durmiente, ocurre una abrasión acelerada. Las señales visibles de este proceso son almohadilla machacada o triturada, aisladores desplazados o faltantes, clips que muestran pérdida de presión —indicando que ya no sujetan el riel con la fuerza de diseño—, movimiento longitudinal del riel sobre el durmiente y, en casos avanzados, coloración de pasta de cemento pulverizado visible en el balasto alrededor del durmiente. Este último signo es particularmente útil como indicador de campo: si aparece polvo de cemento en el balasto cerca de varios durmientes consecutivos, es señal de abrasión activa, no de suciedad superficial.

En durmiente de acero, el mecanismo de deterioro por humedad o plagas que afecta a la madera prácticamente no aplica, y el mantenimiento esperado es menor. Ahí el criterio de revisión cambia: no se trata tanto de buscar señales de falla como de verificar que el perfil instalado sea el correcto para la carga y velocidad de esa vía. Track Speq trabaja perfiles M8, M10, H10 y H12 de acero de baja aleación resistente a la intemperie, y la selección entre ellos se determina por tonelaje bruto anual y clase de vía, no por preferencia o disponibilidad: usar un perfil más ligero del que corresponde a la carga real acelera la fatiga del sistema completo, aunque el durmiente en sí no muestre daño aparente en el corto plazo.

Un punto que suele generar confusión y que conviene aclarar aquí: la separación reglamentaria entre durmientes no es igual para todos los materiales. La NOM-003-ARTF-2023 establece 50 cm entre centros para durmiente de madera, acero y plástico, y de 50 a 70 cm para durmiente de concreto presforzado. Verificar este espaciamiento como parte del diagnóstico es relevante porque un tramo con durmientes faltantes o mal espaciados reduce el soporte efectivo del segmento completo, incluso si cada durmiente individual está en buena condición.

Fijación: los cuatro síntomas de que el sistema ya no sostiene el escantillón

La fijación es, junto con la limpieza del balasto, el componente que con más frecuencia se subestima en una revisión de campo, porque su falla rara vez es dramática: no se rompe de golpe, se afloja de manera progresiva. Y sin embargo, es la fijación la que mantiene el escantillón —la distancia entre caras internas de los rieles— dentro de tolerancia. Cuando falla, el riel gana juego lateral antes de que el escantillón se abra de forma medible, y para cuando el desvío es evidente en una medición, el deterioro ya lleva tiempo avanzando.

La NOM-003-ARTF-2023 describe cuatro condiciones que, cuando se presentan en los elementos de fijación, obligan a intervención:

1. Partes vencidas, rotas, desgastadas, faltantes o inoperantes, incluyendo material impropio instalado como sustituto improvisado: la fijación deja de transmitir la fuerza de sujeción de diseño y el riel queda apoyado sin restricción lateral efectiva.
2. Evidencia de deterioro reciente y acelerado del escantillón, con probabilidad de que continúe: indica que el sistema de fijación ya perdió capacidad de contención, no solo que un componente individual falló.
3. Evidencia de daño significativo reciente a los elementos de fijación donde ya se nota ensanchamiento del escantillón: el efecto ya es medible en la geometría de la vía, no solo visible en el componente.
4. Evidencia de un mantenimiento previo incompleto, que dejó componentes de fijación insuficientes para evitar que el escantillón se abra: el riesgo no viene del desgaste natural, sino de una intervención anterior mal cerrada.

Estas cuatro condiciones tienen algo en común: todas describen fijación que ya no cumple su función, aunque el componente siga físicamente presente en la vía. Una fijación floja pero completa sigue estando ahí y puede pasar una revisión visual apresurada; solo una revisión que verifique presión y sujeción real detecta el problema antes de que el escantillón se abra de forma medible. La tolerancia de escantillón, de hecho, varía según la clase de vía, y sirve como referencia de cuánto margen existe antes de que una fijación deficiente se traduzca en un problema geométrico:

El sistema de fijación, además, no es el mismo según el tipo de durmiente, y confundirlo en una especificación de compra genera piezas incompatibles. Sobre durmiente de madera, el sistema clip E se compone de placa laminada, dos clips E-2055 y cuatro tornillos. Sobre durmiente de concreto, el mismo principio de fijación elástica se resuelve distinto: almohadilla, dos aislantes y dos clips, sin tirafondos, porque el hombro de sujeción va empotrado directamente en el concreto. Especificar un juego de fijación sin confirmar primero el tipo de durmiente al que va destinado es un error de compra frecuente, y su consecuencia no aparece en el momento de la entrega, sino semanas después, cuando la instalación resulta incompatible o insuficiente.

Balasto: cómo diferenciar un balasto funcional de uno que ya comprometió la vía

El balasto cumple una función que suele pasar desapercibida hasta que falla: distribuye la carga del durmiente hacia la subrasante y permite el drenaje del agua que de otro modo se acumularía bajo la vía. Cuando el balasto se contamina —se mezcla con finos, tierra o material fino proveniente del desgaste de los propios durmientes y del riel—, pierde ambas capacidades casi al mismo tiempo: deja de drenar y deja de distribuir carga de forma uniforme.

La NOM-003-ARTF-2023 ofrece un criterio cuantificable para esto, el índice de contaminación (FI), calculado a partir del porcentaje de material que pasa por la malla No. 4 y por la malla No. 200 en un análisis de tamiz. Con ese índice, clasifica el balasto en categorías:

Por encima de ese rango, el material ya se considera contaminado y su capacidad de drenaje y soporte está comprometida de forma relevante. Esta clasificación evita el problema de que “balasto contaminado” sea una apreciación subjetiva de quien inspecciona: da un criterio medible, aunque en campo, sin acceso a laboratorio, los indicadores visuales siguen siendo el primer filtro: encharcamiento sobre el balasto después de lluvia, bombeo de finos visible entre los durmientes bajo el paso de carga, vegetación creciendo directamente en el lecho de vía.

La norma también fija parámetros dimensionales que conviene verificar en cualquier diagnóstico de balasto: el espesor mínimo de la capa debe ser de 30 cm medidos desde la parte inferior del durmiente, el ancho mínimo del hombro de balasto —la porción entre el extremo del durmiente y el inicio del talud— debe ser de 30 cm, y el talud recomendado es de 2:1. Un hombro insuficiente es una de las causas más comunes de pérdida progresiva de soporte lateral: sin suficiente masa de balasto sosteniendo el extremo del durmiente, la vía pierde resistencia al desplazamiento lateral bajo carga dinámica, incluso si el balasto bajo el durmiente todavía está limpio.

Para patios industriales, la NOM-003-ARTF-2023 identifica granulometrías específicas —tipos 5 y 57— como material recomendado para balasto en patios, diferenciándolas de las granulometrías 24, 25, 3 y 4A que corresponden a vía principal. Especificar la granulometría correcta según el uso, patio o vía principal, no es un detalle menor: una granulometría de vía principal en un patio de maniobras de baja velocidad implica sobreespecificación de costo; una granulometría de patio en un tramo de alto tráfico o velocidad puede quedar corta en capacidad de soporte.

De la inspección a la decisión de compra: documentar, priorizar y especificar

Revisar riel, durmiente, fijación y balasto con los criterios anteriores resuelve solo la mitad del problema. La otra mitad es traducir lo que se encontró en una decisión operativa: qué se repone de inmediato, qué se programa para la siguiente ventana de mantenimiento, qué se monitorea y qué todavía cumple su función.

Un criterio de criticidad simple ayuda a ordenar esa decisión sin depender de la urgencia con la que se reportó cada hallazgo:

Esta clasificación tiene un efecto directo sobre la compra: evita dos errores igualmente costosos. El primero es comprar de forma reactiva, solo cuando algo ya falló, lo que generalmente implica adquirir en condiciones de urgencia y sin margen para comparar especificación o negociar entrega. El segundo es comprar de forma genérica, reponiendo por calendario sin diagnóstico real, lo que lleva a sobreinventariar componentes que todavía tenían vida útil y a quedarse corto en los que de verdad estaban por fallar.

Documentar cada hallazgo con ubicación, componente, descripción, nivel de criticidad y evidencia fotográfica no es un requisito administrativo: es lo que permite que la especificación de compra que llega a Rail Depot sea precisa —perfil de riel correcto, tipo de fijación compatible con el durmiente existente, granulometría de balasto según el uso del tramo— en lugar de una solicitud genérica de “material de vía” que después hay que corregir en sitio. Un proveedor integral no solo entrega el material: acompaña esa especificación con el criterio técnico para confirmar que lo que se está pidiendo corresponde a lo que el diagnóstico realmente encontró.

El diagnóstico técnico de riel, durmiente, fijación y balasto no sustituye la inspección operativa de patio, pero responde una pregunta distinta y necesaria: no si se puede seguir operando hoy, sino qué material ya cumplió su ciclo y debe entrar a la siguiente orden de compra, y con qué especificación exacta. Esa es la conversación que vale la pena tener antes de emitir una requisición, no después de que un defecto no detectado se convierta en un paro no programado.
